产品详情 DETAILS

• 产品介绍：

  架空线小电流接地故障定位仪适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行定位。

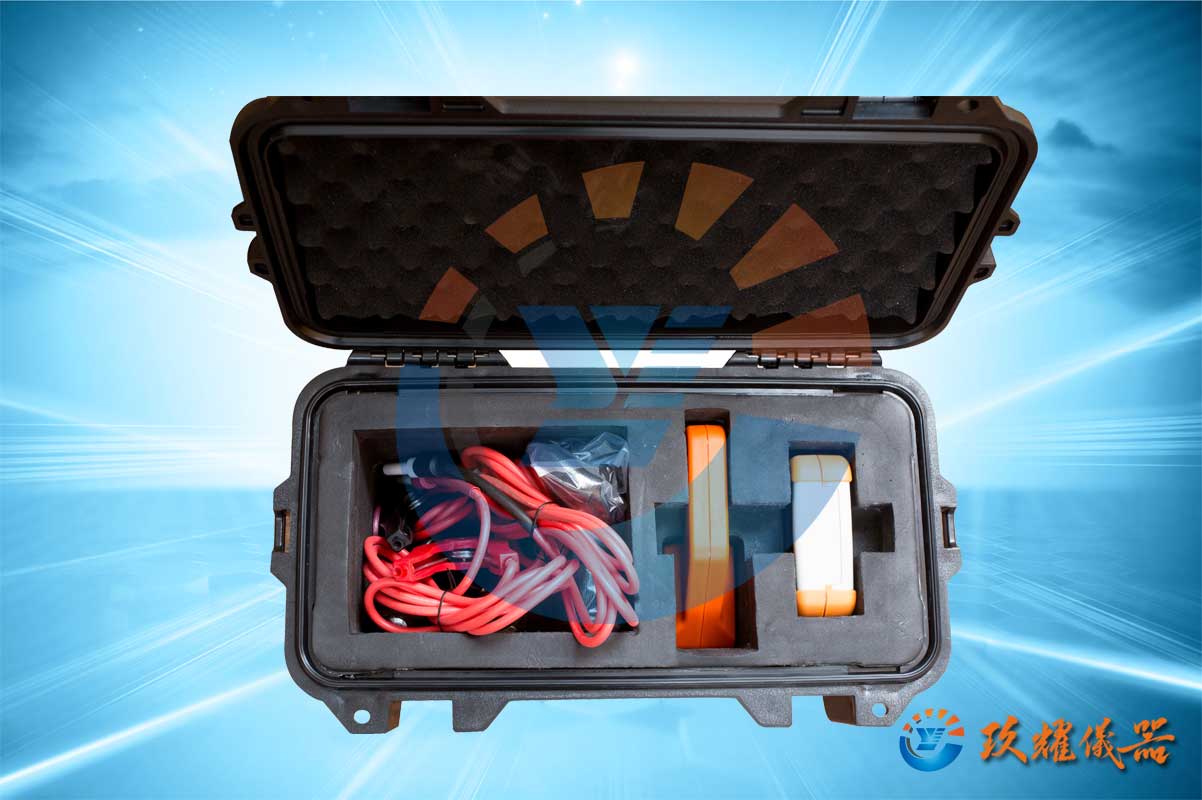

  架空线小电流接地故障定位仪是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后，由发射机向线路施加低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。先粗略分段，再定点，从而确定故障位置。

  功能特点：

  1.适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

  2.在线路停运后进行定位，适用于有电缆分支的故障线路。

  3.施加高压信号使故障重现，电流信号稳，易于检测。

  4.低频信号避免系统分布电容影响，能对高阻值故障进行定位。

  5.发射机特性：高压启动闭锁功能、输出允许直接短路。

  6.传感器使用灵敏度传感器，开口设计，不用闭合，方便在线路上挂接。

  7.传感器和接收机无线通讯传输。

  8.发射机可使用市电、发电机供电，传感器和接收机干电池供电。

  9.发射机体积小，重量轻；方便沿线挂接；接收机为手持式设计。

  10.接收机采用晶显示器，显示传感器状态、电流波形和电流值。

  技术指标：

  定位精度：0.2m

  发射机输出频率1Hz

  开路电压：基波有效值0~2800V，（脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；

  短路电流：基波有效值0~35mA（脉动直流，峰值100mA）

  传感器与接收机的无线通讯距离：不小于100m。

  发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。

  发射机功率：900W

  接收机电源：5节5号碱性干电池

  传感器电源：3节5号碱性干电池

  发射机尺寸：425*245*320mm

  接收机尺寸：210*108*42mm

  传感器尺寸：185*110*38mm

  发射机重量：17.5kg

  接收机重量：0.6kg

  传感器重量：0.65kg
