产品详情 DETAILS

• 产品介绍：

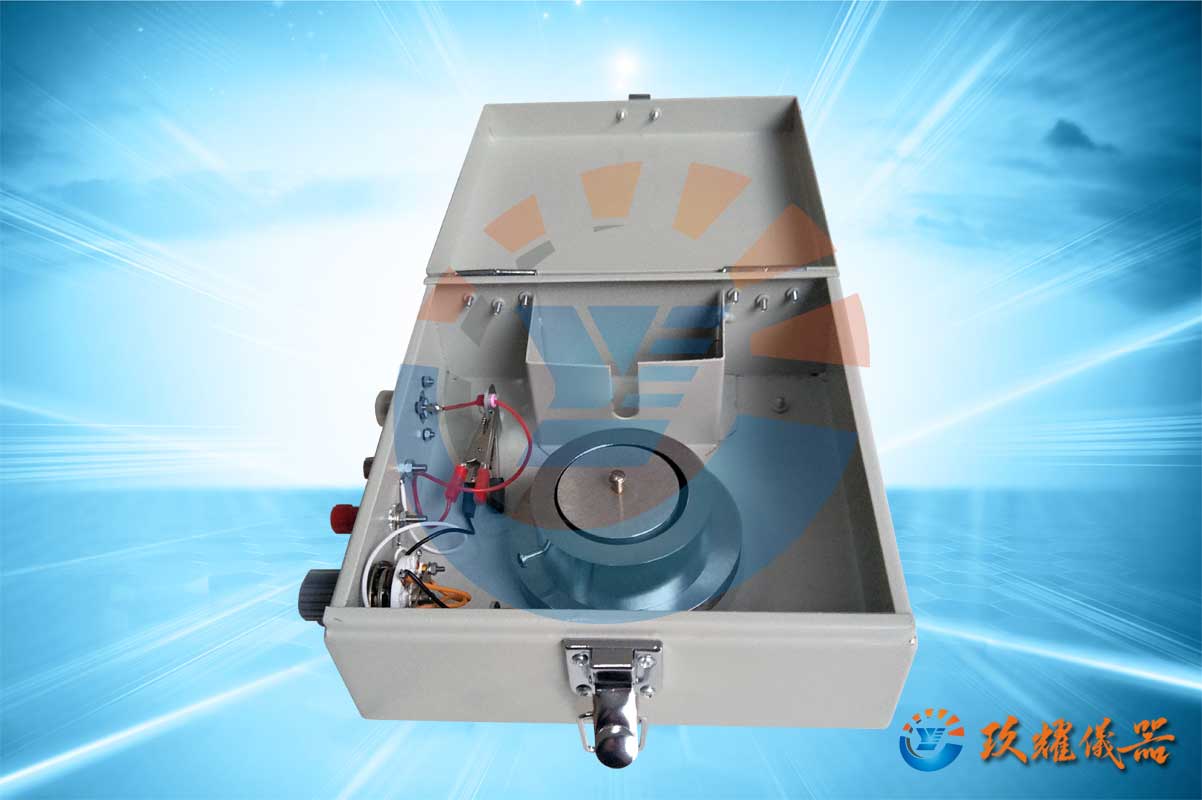

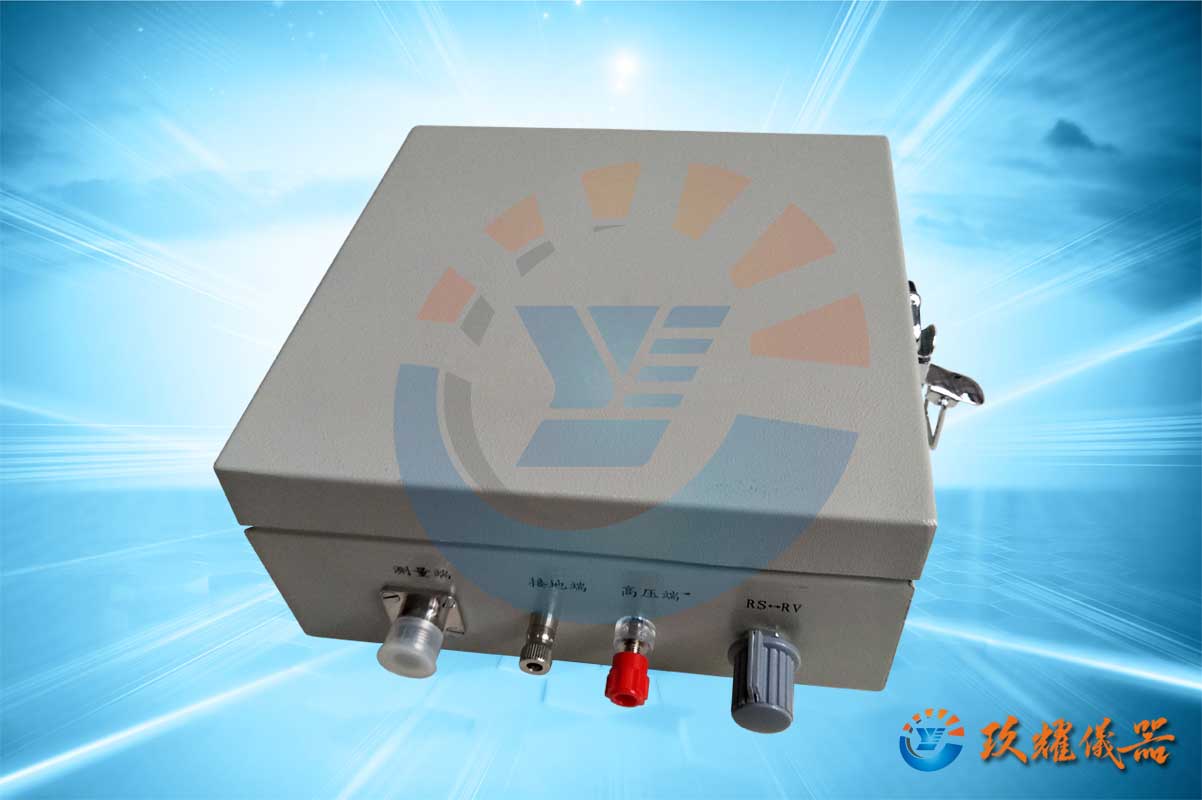

  绝缘测试电极箱里面配有三电极，做为绝缘材料体积电阻率测试仪的配套固体电极使用，适用于多个测试标准，用于测定固体绝缘材料体积电阻率和表面电阻率的测定，电阻量程从1×10^4Ω-1×10^18Ω，电流测量范围为2×10^-4A-1×10^-16A。

  三电极测量电阻可用二电极，一个接高压电极，另一个接电流电极就行了，仪器的地线用于屏蔽用，在测量高电阻时要与屏蔽箱的地相接以防干扰。测量低电阻时 可以不用。国家标准GB1410《固体绝缘材料绝缘体积电阻率和表面电阻率试验方法》的三电极测量方法。

  电极组成：

  1.中心为圆柱体，直径为50mm， 标准中没有规定高度，但一般是40mm

  2.圆柱体外为一圆环，圆环内径为60mm，外径为80mm， 标准中没有规定高度，但一般是40mm

  3.底为一平板， 直径为100mm的圆板. 标准中没有规定厚度，但一般为5mm

  如果使用这种三电极测量材料表面电阻或体积电阻，可以按下图接线：

  1.测表面电阻：（电流流过被测量物体表面时测得的电阻）

  仪器高压输出（红）接圆环电极

  仪器电流输入端（芯线）接圆柱电极

  仪器地（黑，屏蔽线）接圆盘电极

  2.测体积电阻：（电流流过被测量物体体内时测得的电阻）

  仪器高压输出（红）接圆盘电极

  仪器电流输入端（芯线）接圆柱电极

  仪器地（黑，屏蔽线）接圆环电极
