产品详情 DETAILS

• 产品简介：

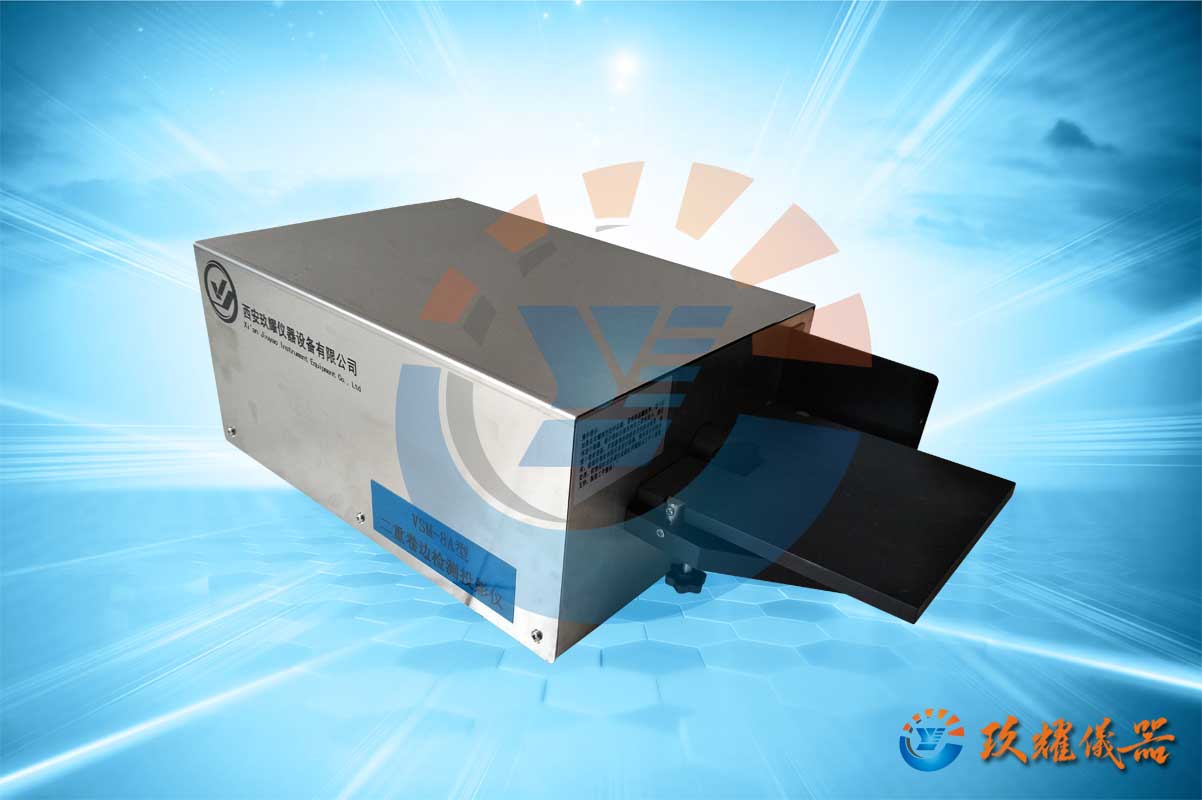

  二重卷边检测仪主要用于二片及三片罐二重卷边质量检测,光学成像系统可伸入卷边切口并在主机显示器成像。在菜单的指引下使用者操作鼠标移动十字叉即可完成测量。也可通过菜单功能键将测量结果保存到电脑上.通过RS232数据线可将数据传输到打印机。完成检测结果的打印。可进行校正,图像的亮度亦可以随意调整。

  注意: 仪器不应放在湿度过大的室内，否则光学系统和电子器件的损害将导致测量故障。

  功能特点：

  1.可对不同罐体进行自动进行标准管理；

  4.测量可以自动判断和警告测量结果是否合格；

  2.测量数据和标注线直接标注在卷封图像，测量数据同时显示在屏幕下方相应字段位置；

  3.可以保存和打印卷封图像和数据；

  5.具有EXCEL数据库管理功能以及数据统计功能；

  6.可自动打印检测报告，还可将测量结果直接保存到Excell电子表格，方便统计和生成报表。

  两点模式

  测量两点的水平或者垂直距离。当两点的水平距离大于垂直距离时，系统判断为测量水平距离，否则两点模式测量的是垂直距离。

  五点模式

  通过十字交叉线可观测到5个点，用回车键进行确认，可获得卷边长度、罐身钩长度、罐盖钩长度及搭接长度。

  七点模式

  通过十字交叉线可观测到7个点，用回车键进行确认，可获得卷边长度、搭接长度、搭接百分率、罐身钩长度、罐盖钩长度及罐身钩搭接百分率。

  八点模式

  通过十字交叉线可观测到8个点，用回车键进行确认，可获得卷边长度、搭接长度、搭接百分率、罐身钩长度、罐盖钩长度、罐身钩搭接百分率及卷边间隙。

  技术指标：

  检测项目：卷封长度、罐身钩长度、罐盖钩长度、搭接长度、卷封间隙长度、搭接长度百分率、罐身钩搭接百分率、卷边厚度,材料厚度,紧密度和皱纹度。

  放大倍数：约60倍

  摄像头：CCD-60HZ

  显示器：分辨需大于1440×900

  工作尺寸：462mm×298 mm×364mm

  图像电缆：75欧

  传输速率：75-19200Baud

  数据接口：RS232

  工作电源：220V

  标准配置：

  投影仪主机、电脑、软件、卷边锯、说明书、合格证
